納米科技是20世紀末發展起來的一門新興、交叉學科，沒有接觸過專業知識的人往往會想，納米到底是什么米？同樣的，第一次接觸這個名稱：原子力顯微鏡，與原子彈是不是有關系？如果用一句話高度概括：原子力顯微鏡是納米尺度下的三維檢測工具。這，不好理解吧？那我舉例說明：

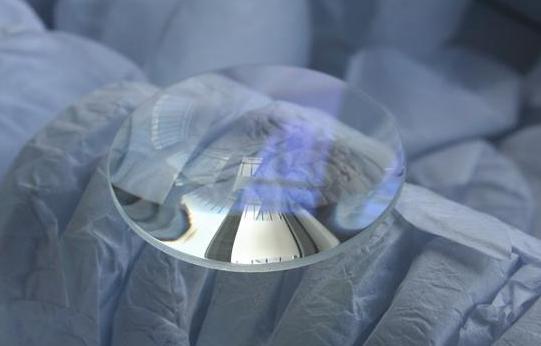

例1：這是一塊鍍膜的光學玻璃鏡片。用肉眼觀察，表面非常光滑平整。

接下來我們要使用原子力顯微鏡檢測一下，這片看似非常光滑平整的玻璃鏡片在專業檢測設備下，它的表面會不會有所不同。

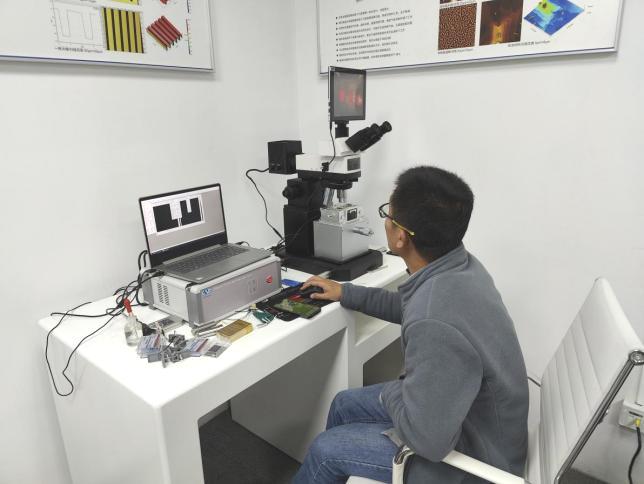

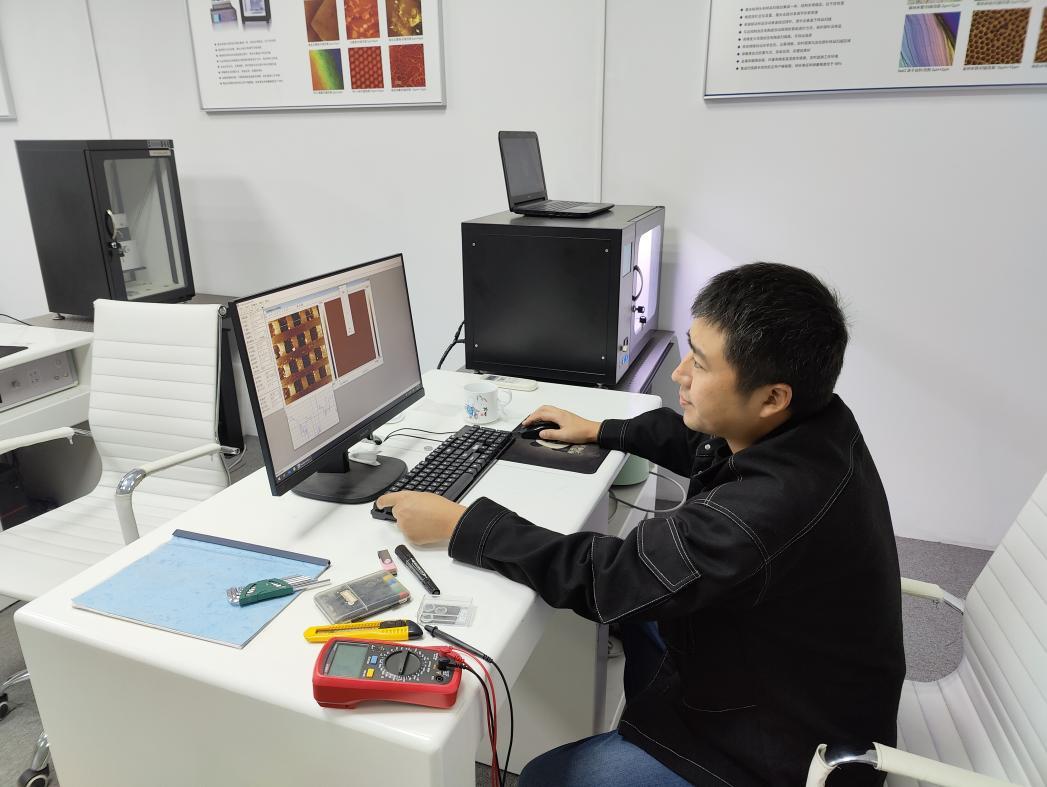

飛時曼技術工程師：焦青田正在對來樣進行檢測。

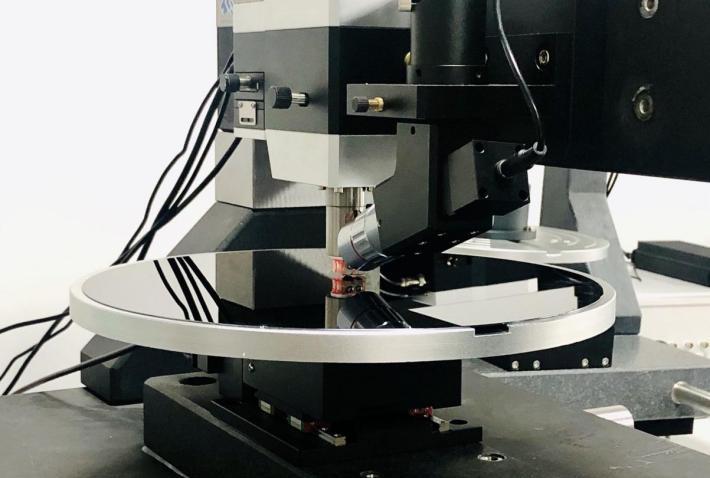

他使用的儀器是FM-Nanoview6800AFM（原子力顯微鏡），此型號原子力顯微鏡，激光檢測頭和樣品掃描臺集成一體，結構非常穩定，抗干擾性強。納米表征和測量精度優于98%。

經過測試，呈現在我們面前的——鍍膜光學玻璃表面三維形貌

等等，這還是那塊玻璃嗎？肉眼看似非常光潔平滑的玻璃表面，在原子力顯微鏡下竟是如此疙疙瘩瘩，起伏高低。眾所周知，人眼能分辨的最小尺寸大約是0.1毫米。換算成納米就是100000納米，原來在納米尺度下，光學玻璃表面是非常粗糙的呀。這可太神奇了！放心，雖然在納米尺度下，玻璃表面看上去如此毛躁，但它的粗糙度值是在應用范圍內的，仍然可以做成各種光學鏡片、光學鏡頭，在人們生活、工作、學習的方方面面發揮功能作用。

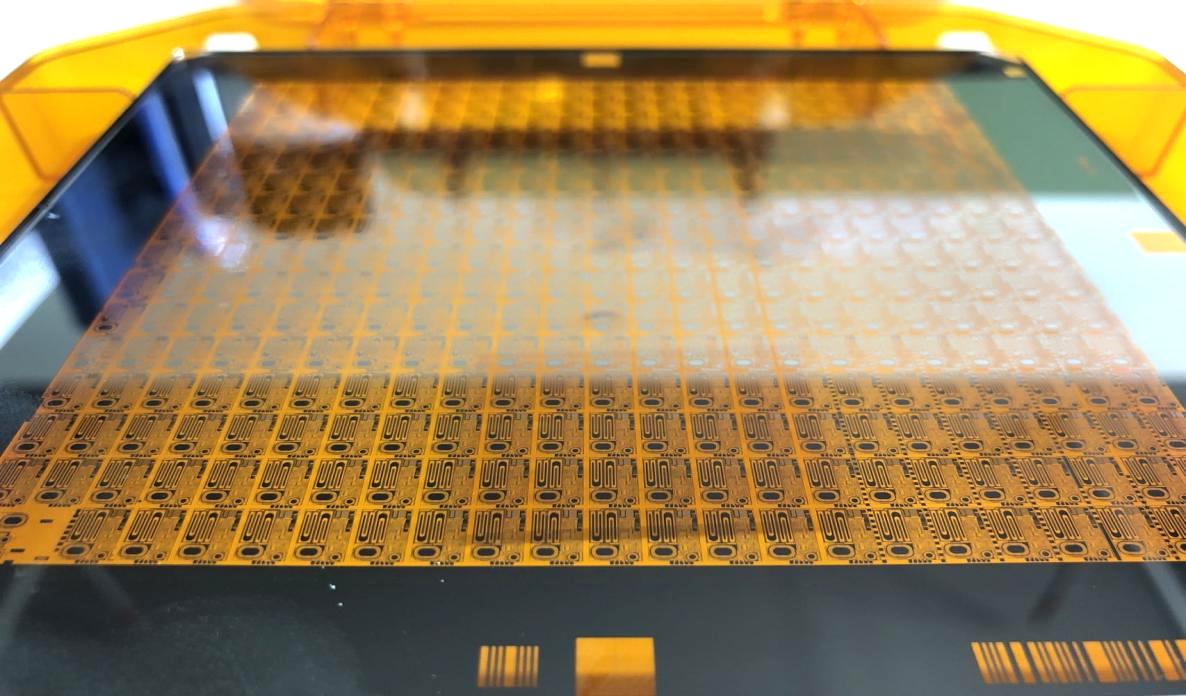

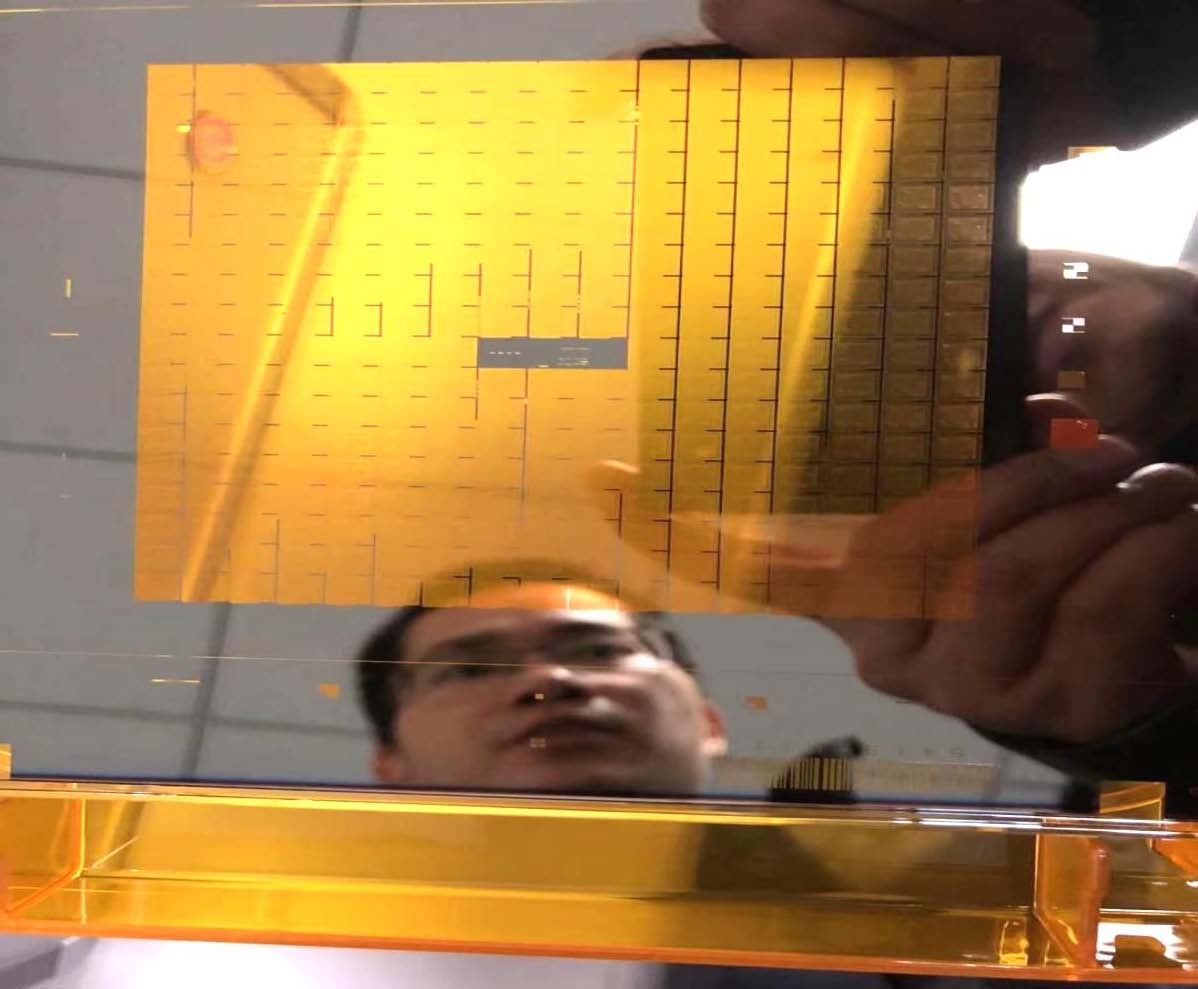

例2：石英基板上的納米光柵結構（鉬硅）

這個“鉬硅”就是指光掩模版。光掩膜版是微電子制造中光刻工藝所使用的圖形母版。在集成電路制造領域，光刻技術被用來將圖案從包含電路設計信息的光刻掩膜版上轉移到晶圓上，其中的光刻掩膜版，也稱為光刻版、掩膜版或者光罩。由不透明的遮光薄膜在透明基板上形成掩膜圖形，并通過曝光將圖形轉印到產品基板上，是光刻工藝中最重要的耗材之一。掩膜版作為模具，通過光刻技術將掩膜版上的電路圖案復制到芯片或液晶面板玻璃上，從而批量化生產集成電路或液晶面板等產品。

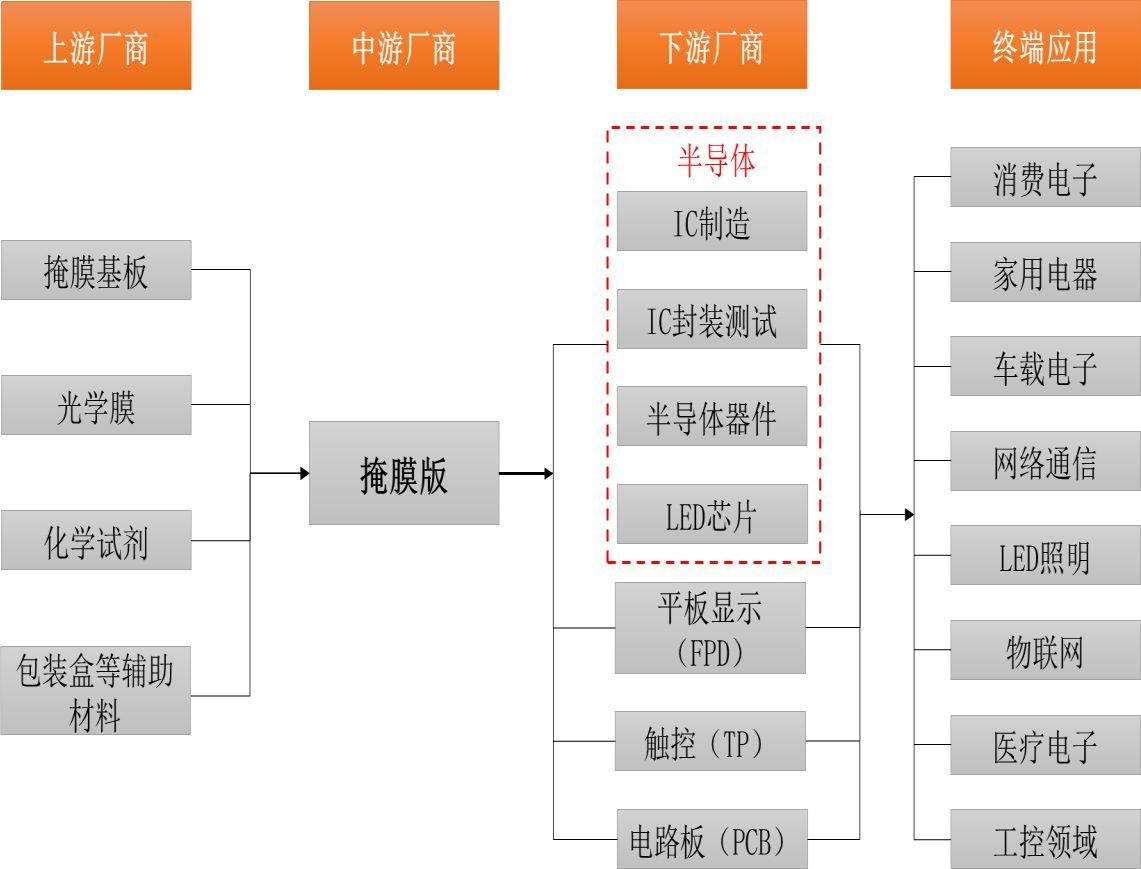

掩膜版產業鏈?zhǔn)疽鈭D

從上圖看來，終端應用的領域還是相當廣泛的。

言歸正傳，此樣品測試要求：同一位置方孔深度重復性測試。

飛時曼測樣技術工程師：李大鵬。

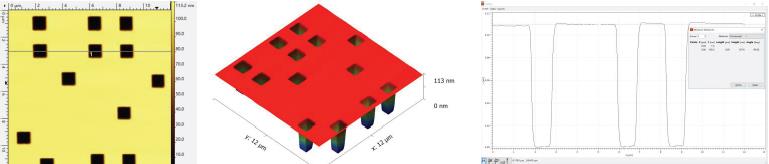

第1次掃描重復性測試：方孔深度=107.8nm

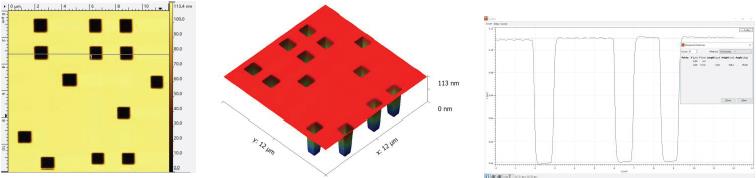

第2次掃描重復性測試：方孔深度=108.1nm

第3次掃描重復性測試：方孔深度=108.2nm

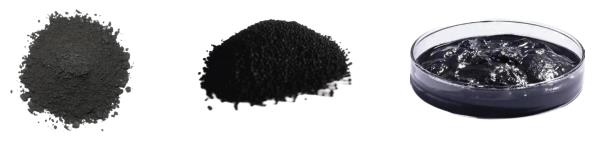

結論：從三次掃描重復性測試的結果看來，方孔深度都在108nm左右，看來重復性不錯哦。我們經常收到來自客戶的石墨烯樣品，這些樣品有石墨烯粉末、石墨烯顆粒、以及粘稠的石墨烯液體、漿料。

對于來自不同的客戶的各種石墨烯樣品，制樣的方式也是各種各樣的。很多客戶對如何利用原子力顯微鏡測試石墨烯的三維形貌是不了解的，對于這些粉末或是顆粒以及漿料的石墨烯樣品，并不是拿來就可以直接放在儀器中檢測的，要對這些原始樣品進行制樣。石墨烯非常容易團聚，故而用什么溶液稀釋、超聲波震蕩分離多久，處理過的液體滴在云母片基底上晾干后才能放進儀器中進行測試分析。工程師的這些測試經驗，是在不斷地為客戶免費測試服務中摸索出來的。尤其是超聲波震蕩分離的時間、制樣的方式對測量結果都有一定的影響。

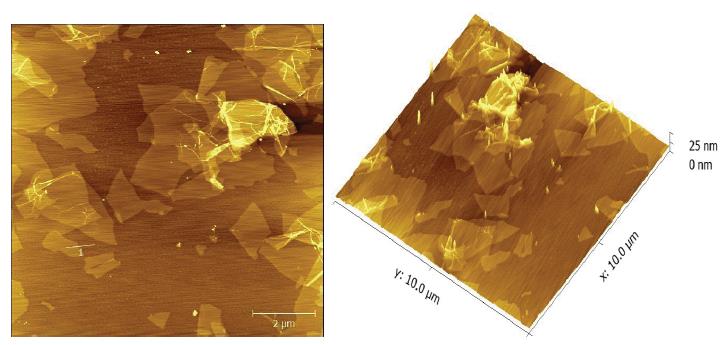

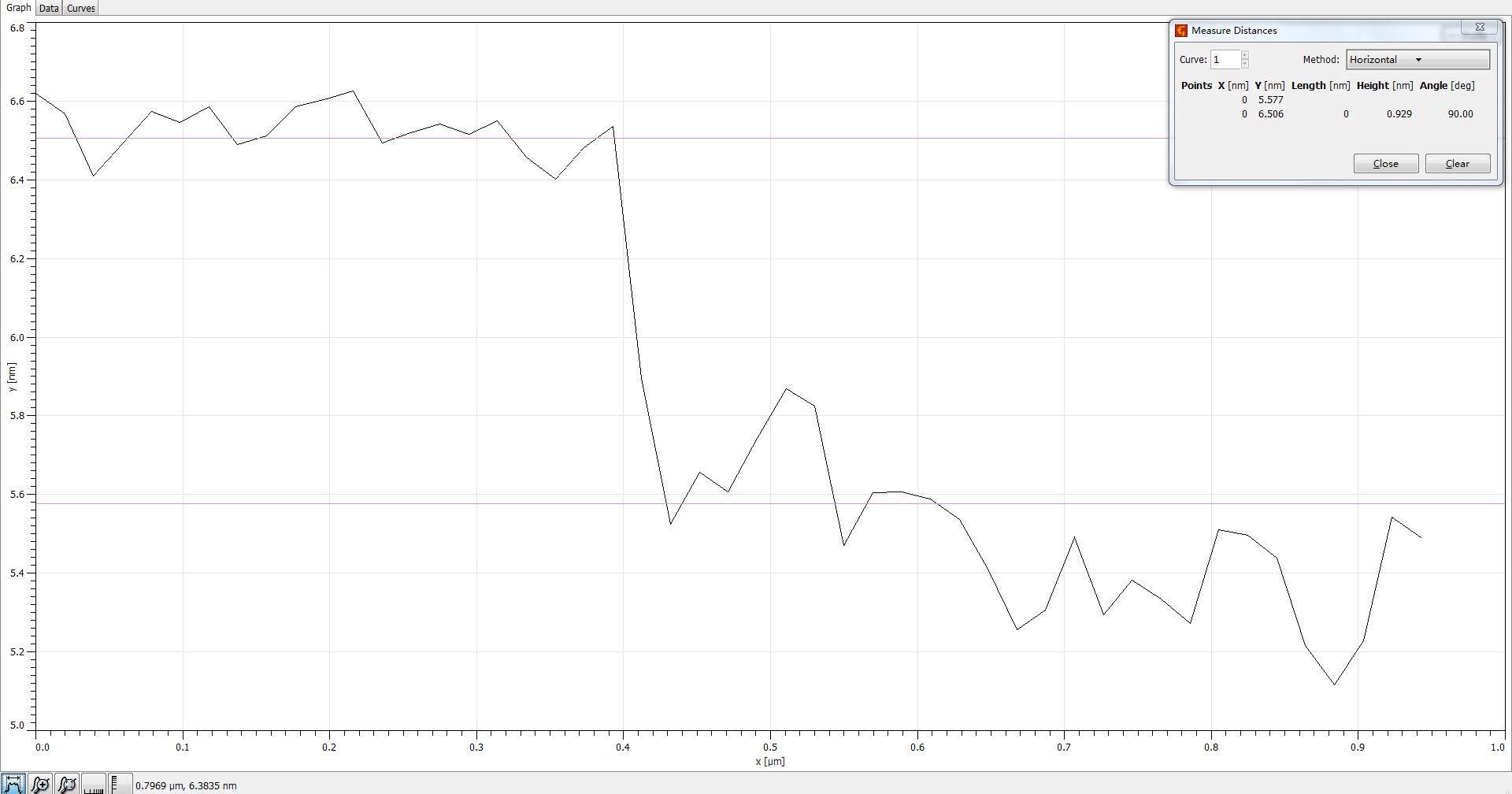

石墨烯樣品（區域一）   掃描范圍10um*10um      石墨烯厚度約0.929nm

理想狀態的單層石墨烯厚度約為0.335nm，從這個測試結果來看，石墨烯厚度約0.929nm,大致可以推算出，此石墨烯的層數在2-3層。原子力顯微鏡是檢測石墨烯層數必備的測量工具。

總之，要將原子力顯微鏡當做手邊工具熟練地使用，使它的功能淋漓盡致地發揮出來。不斷摸索，才能不斷進步哦。
